Прецизионная «взлетно-посадочная полоса» современной промышленности

В оборудовании для автоматизации, станках с ЧПУ и прецизионных приборах есть, казалось бы, простой, но важный основной компонент — это как невидимая дорожка, по которой осуществляется высокоскоростное и точное движение оборудования, которое и является линейная направляющая. Как ключевой компонент в области механической трансмиссии, точность линейной направляющей напрямую определяет уровень производительности всего оборудования. Сегодня мы подробно проанализируем эту «прецизионную взлетно-посадочную полосу» современной промышленности.

1. Что такое линейная направляющая?

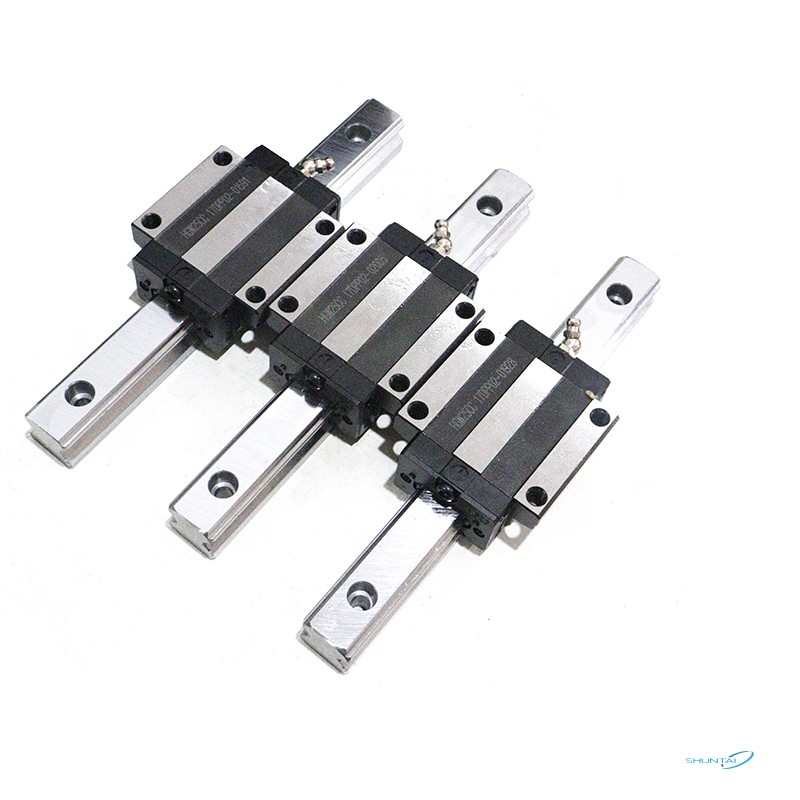

Линейная направляющая — это прецизионное передаточное устройство, используемое для достижения линейного возвратно-поступательного движения. Оно состоит из направляющей и ползуна. Благодаря круговому движению стального шарика или ролика по направляющей трение скольжения преобразуется в трение качения, тем самым достигая высокоточного линейного движения с низким сопротивлением.

Основные характеристики:

Высокая жесткость: выдерживает многомерные нагрузки

Высокая точность: точность повторного позиционирования может достигать микронного уровня

Низкое трение: коэффициент трения качения составляет всего 1/50 от коэффициента трения скольжения.

Длительный срок службы: номинальный срок службы обычно составляет десятки тысяч километров.

2. Прецизионная конструкция линейных направляющих

Направляющие рельсы

Изготовлены из высококачественной легированной стали (например, GCr15) после общей закалки, твердость достигает HRC58-62, а шероховатость поверхности дорожки после прецизионной шлифовки составляет Ra≤0,2 мкм.

Сборка слайдера

Содержит прецизионно обработанные дорожки качения и возвратные ролики для поддержания циклического движения тел качения. Высококачественные продукты будут использовать сепараторы из смолы для предотвращения столкновений тел качения друг с другом.

Система элементов качения

Тип стального шара: подходит для легких и средних нагрузок, экономически эффективен

Тип ролика: грузоподъемность увеличена в 3-5 раз, применяется в случаях больших нагрузок

Керамические шарики: устойчивы к коррозии, не требуют смазки, используются в особых условиях

Система герметизации

Многоканальные лабиринтные уплотнения + металлические скребковые пластины, уровень защиты может достигать IP54 и выше.

3. Инновации и передовые технологии

Самосмазывающаяся технология

Интеллектуальный мониторинг

Интегрированный датчик вибрации и модуль определения температуры для мониторинга состояния направляющей в режиме реального времени.

Композитный материал

Керамическое покрытие направляющей поверхности + армированный углеродным волокном слайдер, на 40% легче и на 25% жестче.

Сверхскоростной тип

При использовании специальной системы рефлюкса максимальная скорость может достигать 5 м/с (у обычных продуктов она составляет около 1-2 м/с).

4. Золотые правила отбора

Расчет нагрузки

Учитывая вертикальную силу, боковую силу и опрокидывающий момент одновременно, рекомендуется использовать программное обеспечение для выбора, предоставленное производителем для анализа сил.

Защитная конструкция

Общая среда: пыленепроницаемый лист

Металлический мусор: скребковая пластина

Жидкая среда: полностью закрытая

V. Точки обслуживания

Цикл смазки:

Смазка: каждые 100 км или 6 месяцев

Масляная смазка: для непрерывной работы требуется масляная система

Метод очистки:

Используйте специальный очиститель для направляющих рельсов и не используйте едкие растворители, такие как ацетон.

Предупреждение о жизни:

Если уровень шума при работе увеличивается на 15 дБ или температура повышается более чем на 20 ℃, необходимо немедленно провести проверку.

6. Заключение

Согласно статистике, ожидается, что объем мирового рынка линейных направляющих достигнет 5,8 млрд долларов США в 2025 году с годовым темпом роста в 7,2%. Как инженер-механик, глубокое понимание тайны этой «точной взлетно-посадочной полосы» может привнести более сильный спортивный ген в конструкцию оборудования. В следующий раз, когда вы увидите плавную резку станков с ЧПУ, если у вас есть какие-либо потребности, пожалуйста, выберите наш shuntai, шунтай предоставит вам наилучшее обслуживание и техническое руководство.
