Секрет эффективной работы ходовых винтов станков

Способность ходовой винт станка Эффективная и бесперебойная работа 24 часа в сутки в первую очередь обусловлена ​​синергетическим эффектом трех факторов: правильной конструкции и выбора оборудования, надлежащей смазки и технического обслуживания, а также разумного контроля условий эксплуатации. В частности, это можно разделить на следующие ключевые аспекты:

1. Высокоточная разработка конструкции и производственный процесс.

Точная подгонка трансмиссионной пары: Шариковые винты В качестве элементов качения используются стальные шарики. По сравнению с поверхностным контактом скользящих винтов, это точечный контакт, что приводит к чрезвычайно низкому коэффициенту трения (всего от 1/10 до 1/3 от коэффициента трения скользящих винтов). Это обеспечивает низкое сопротивление трению и меньшее выделение тепла во время работы, предотвращая заклинивание, вызванное перегревом.

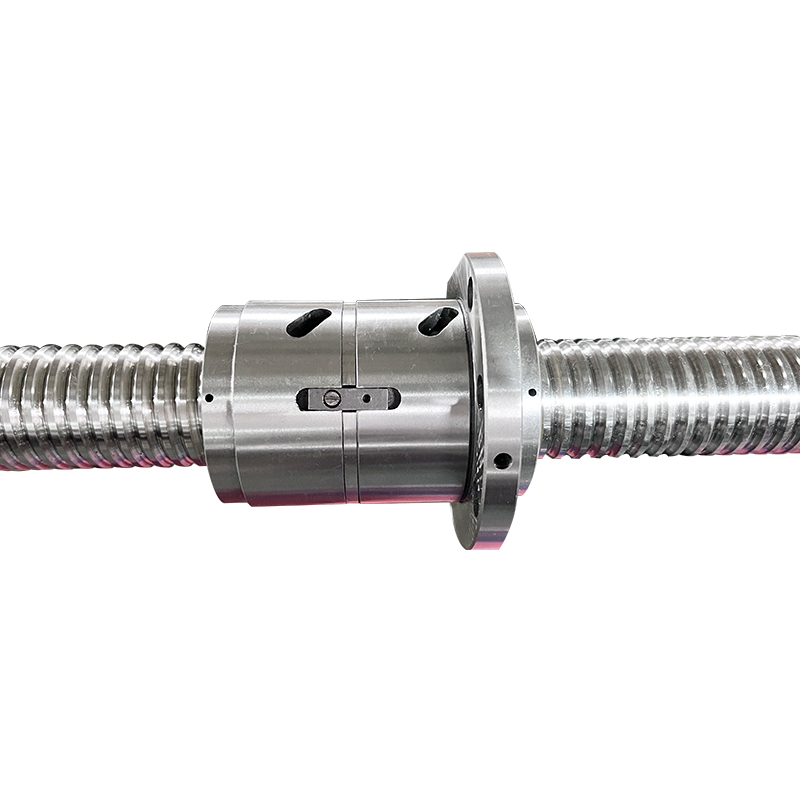

Процесс предварительной затяжки устраняет люфт: конструкция предварительной затяжки с двойной гайкой (например, шайбообразная, с переменным шагом или резьбовая) устраняет осевой люфт между ходовой винт и гайка, обеспечивая точность передачи и предотвращая осевые перемещения и заклинивания во время работы на высоких скоростях.

Высококачественные материалы и термообработка: Ходовые винты и гайки обычно изготавливаются из высокоуглеродистой стали. (например, GCr15) или легированная конструкционная сталь, обработанная закалкой, отпуском и шлифованием для получения поверхности Твердость HRC58~62. Это обеспечивает высокую износостойкость, предотвращает износ и деформацию при длительной эксплуатации и поддерживает стабильную точность посадки.

2. Стабильная и надежная система смазки и герметизации.

Непрерывная и эффективная смазка:** Оснащенная автоматической системой смазки (например, консистентным насосом или устройством для смазки масляным туманом), она регулярно пополняет дорожку качения ходового винта специальной смазкой или маслом, образуя масляную пленку, которая снижает прямое трение между стальными шариками и дорожкой качения, уменьшая износ и тепловыделение. Станки, работающие 24 часа в сутки, обычно оснащены прерывистой автоматической смазкой для предотвращения недостаточной смазки или старения смазки.

Превосходная защита от засорения:** Оба конца ходового винта оснащены пылезащитными уплотнениями, скребковыми пластинами и другими компонентами, предотвращающими попадание смазочно-охлаждающей жидкости, металлической стружки и пыли в дорожку качения. Попадание примесей в дорожку качения является распространенной причиной заклинивания ходового винта; система герметизации эффективно изолирует загрязнения и поддерживает чистоту дорожки качения.

3. Разумные рабочие параметры и управление нагрузкой

Согласование нагрузки и скорости: При выборе номинальные динамические и статические нагрузки ходового винта определяются на основе фактической нагрузки станка (сила резания, вес стола), чтобы гарантировать, что нагрузка не превысит номинальное значение в течение 24-часовой работы, избегая деформации шарикоподшипников и изгиба ходового винта из-за перегрузки. Одновременно скорость регулируется ниже критической скорости ходового винта, чтобы предотвратить резонанс и вибрацию при высокоскоростном вращении.

Контроль температуры: Станок оснащен системой охлаждения для контроля рабочей температуры ходового винта и шпинделя. Нагрев ходового винта может вызвать термическую деформацию, приводящую к изменению шага или даже заклиниванию. Система охлаждения позволяет контролировать колебания температуры в минимальном диапазоне, поддерживая стабильность передачи.

4. Точная координация систем привода и управления.

Жесткое соединение между серводвигателем и ходовым винтом: Для обеспечения бесшовного соединения между двигателем и ходовым винтом используются муфты (такие как диафрагменные и пластинчатые муфты), что гарантирует плавную передачу мощности и предотвращает рывки, вызванные неплотным соединением.

Точная настройка системы ЧПУ: с помощью системы управления с замкнутым или полузамкнутым контуром положение и скорость ходового винта контролируются в режиме реального времени, а выходной крутящий момент двигателя динамически регулируется для компенсации упругой и температурной деформации ходового винта, обеспечивая равномерную скорость и отсутствие ударов во время работы.

Дополнение: Решающая роль планового технического обслуживания: Даже при разумных условиях проектирования и эксплуатации регулярное техническое обслуживание необходимо для бесперебойной работы в режиме 24/7. Например, регулярная очистка уплотнений, проверка состояния смазки, обнаружение биения и люфта ходового винта, а также своевременная замена изношенной смазки и шариков могут эффективно продлить время стабильной работы ходового винта.
