What are the core accessories of 3D printers?

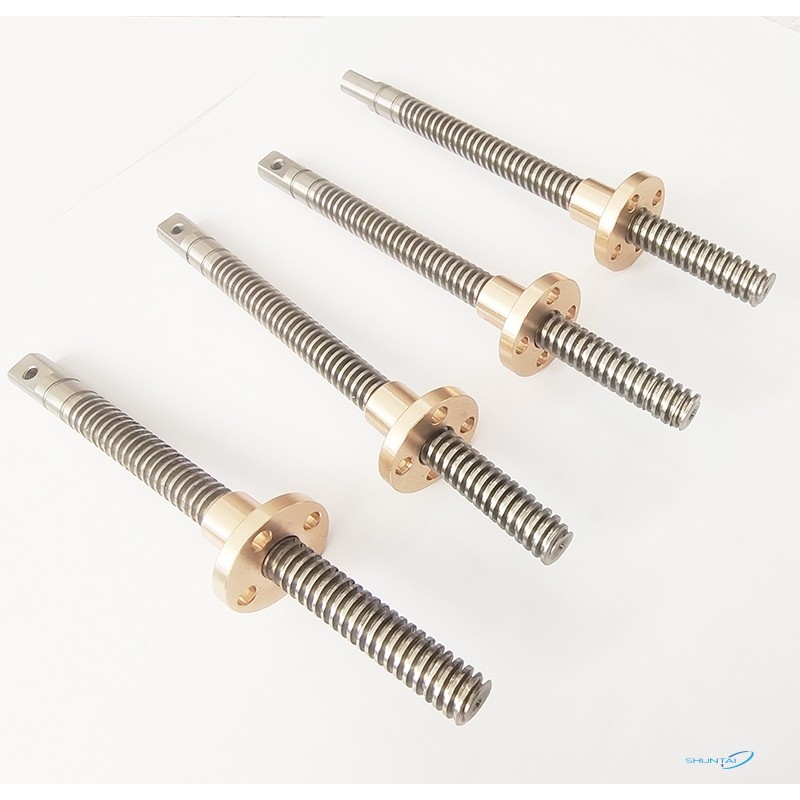

Трапециевидный ходовой винт является распространенным элементом механической трансмиссии, названным так из-за его трапецеидальная резьба cсечение Росса. В 3D-принтерах трапециевидный ходовой винт играет ключевую роль в преобразовании вращательного движения в линейное движениеПо сравнению с обычной резьбой трапецеидальная резьба обладает более высокой несущей способностью и лучшими характеристиками самоторможения, что делает ее особенно подходящей для применений, требующих точного позиционирования и определенных осевых нагрузок.

Принцип работы трапециевидного ходового винта основан на физическом принципе спиральной передачи: при вращении ходового винта гайка перемещается вдоль его оси, а расстояние перемещения пропорционально шагу резьбы и числу оборотов. Этот прецизионный механизм преобразования линейного движения является одним из основных принципов высокоточной печати в 3D-принтерах.

Преимущества трапециевидного ходового винта в 3D-принтерах

В технологии 3D-печати трапецеидальный ходовой винт имеет множество существенных преимуществ по сравнению с другими методами передачи:

Возможность высокоточного позиционирования: трапециевидный ходовой винт может обеспечить более высокую точность позиционирования с типичным значением ±0,1 мм или выше, что имеет решающее значение для качества печати.

Хорошая самоблокирующаяся характеристика: конструкция трапецеидальной резьбы позволяет ей естественным образом сохранять свое положение в нерабочем состоянии, что снижает риск падения оси Z при отключении питания или неработающем двигателе.

Более высокая грузоподъемность: по сравнению с ременным приводом или обычным резьбовым стержнем трапецеидальный винт выдерживает большие осевые нагрузки и подходит для поддержки веса печатной платформы и печатающей головки.

Характеристики плавности хода: трапециевидный винтовой привод снижает вибрацию и скачки, что способствует улучшению качества печатной поверхности.

Высокая стоимость и производительность: по сравнению с шарико-винтовой передачей трапецеидальный винт имеет более низкую стоимость и может отвечать требованиям к точности большинства потребительских 3D-принтеров.

Типичные применения трапециевидного винта в 3D-принтерах

В конструкции 3D-принтеров трапецеидальный винт в основном используется в следующих ключевых узлах:

Система подъёма по оси Z: большинство 3D-принтеров FDM/FFF используют трапециевидные винты для управления точным перемещением печатной платформы или печатающей головки по оси Z. Поскольку ось Z должна быть очень устойчивой и выдерживать определённую нагрузку, трапециевидный винт становится идеальным выбором.

Некоторые специально разработанные оси X/Y: Хотя большинство современных 3D-принтеров используют ременные приводы на осях X/Y для достижения более высоких скоростей, некоторые модели, ориентированные на точность, а не на скорость, также используют трапециевидные винты на этих осях.

Механизм экструзии: в некоторых экструдерах с прямым приводом трапециевидные шнеки могут использоваться для точного управления продвижением нитей.

Выбор технических параметров трапецеидальных винтов

При выборе трапецеидального винта для 3D-принтера необходимо учитывать следующие основные параметры:

Шаг: расстояние, на которое перемещается гайка при повороте винта на один оборот. Обычно используются значения 2 мм, 4 мм, 8 мм и т. д. Меньший шаг обеспечивает более высокое разрешение, но более низкую скорость.

Диаметр: обычно 6 мм, 8 мм, 10 мм или 12 мм. Больший диаметр обеспечивает лучшую жёсткость и грузоподъёмность.

Тип резьбы: стандартная трапецеидальная резьба (например, Tr8×2) или специально разработанная резьба.

Материал: Обычно углеродистая или нержавеющая сталь. Нержавеющая сталь более устойчива к коррозии, но и более дорогая.

Уровень точности: для 3D-принтеров обычно требуются винты класса точности C7 или выше.

Длина: выберите подходящую длину в зависимости от требований принтера к перемещению по оси Z. Обычно она немного больше максимальной высоты печати.

Монтаж и обслуживание трапецеидального ходового винта

Правильная установка и техническое обслуживание имеют решающее значение для обеспечения производительности и срока службы трапецеидального ходового винта:

Точки установки:

Убедитесь, что ходовой винт параллелен направляющей системе (например, линейной направляющей).

Используйте соответствующие опорные подшипники для уменьшения радиальных нагрузок.

Плотно закрепите оба конца, но не слишком туго, чтобы избежать напряжения.

Используйте муфты для соединения двигателя и ходового винта, чтобы компенсировать незначительные несоосности.

Рекомендации по обслуживанию:

Регулярно очищайте ходовой винт от пыли и остатков печати.

Правильная смазка (используйте специальную смазку или смазочное масло)

Проверяйте износ гайки и своевременно заменяйте изношенные детали.

Избегайте деформации, вызванной чрезмерным затягиванием.

Сравнение трапециевидного ходового винта и шарикового винта

Для большинства 3D-принтеров потребительского класса трапециевидные ходовые винты обеспечивают хорошее соотношение цены и качества. В промышленных или высокопроизводительных принтерах для более высокой точности и скорости печати могут быть предпочтительны шариковые винтовые передачи.

Перспективы развития трапецеидального ходового винта

Поскольку технология 3D-печати продолжает развиваться, трапециевидные ходовые винты также непрерывно совершенствуются:

Инновационные материалы: применение новых композитных материалов и высокопроизводительных сплавов повышает износостойкость и срок службы ходового винта.

Усовершенствование процесса производства: технологии точного шлифования и специального покрытия повышают точность и качество поверхности ходового винта.

Интегрированная конструкция: некоторые новые конструкции объединяют ходовой винт с направляющими или другими функциями для упрощения установки и повышения жесткости системы.

Интеллектуальный мониторинг: встроенные датчики контролируют состояние ходового винта и прогнозируют необходимость технического обслуживания.

Заключение

Являясь ключевым компонентом привода 3D-принтеров, трапецеидальный ходовой винт напрямую влияет на точность и качество печати. ​​Понимание принципа его работы, критериев выбора и требований к обслуживанию может помочь пользователям и разработчикам 3D-принтеров оптимизировать производительность оборудования. С развитием материаловедения и производственных технологий трапецеидальный ходовой винт продолжит играть важную роль в области 3D-печати, обеспечивая баланс между производительностью и стоимостью, а также способствуя развитию технологии 3D-печати в более широком спектре приложений.
