Применение шарико-винтовой передачи на токарном станке

I. Введение

В современной механической обработке токарные станки являются основным и критически важным оборудованием. Их точность и эффективность напрямую влияют на качество продукции и рентабельность производства. В условиях непрерывного развития промышленных технологий традиционные винтовые передачи скольжения уже не отвечают требованиям высокоточной и высокопроизводительной обработки. Благодаря своим превосходным эксплуатационным характеристикам шариковые винтовые передачи широко используются в токарных станках, значительно повышая их общую производительность.

II. Базовая структура и принцип работы Шариковые винтовые передачи

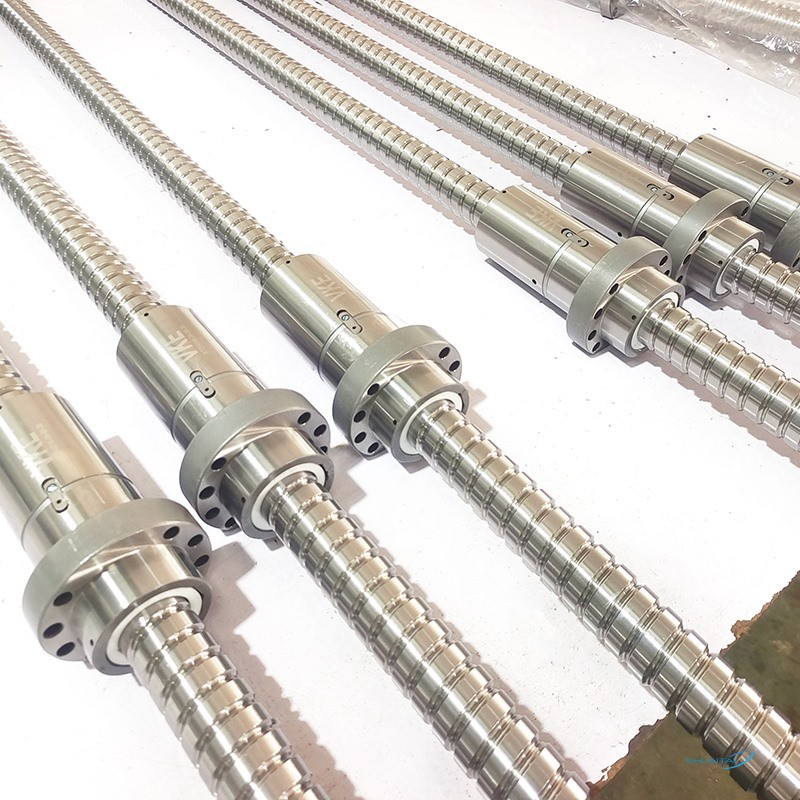

Шарико-винтовая передача состоит из вала, гайки, шариков, системы циркуляции и уплотнительного устройства. Принцип её действия заключается в преобразовании вращательного движения в поступательное посредством качения шариков между валом и гайкой. По сравнению с традиционными винтами скольжения, в шарико-винтовой передаче используется трение качения вместо трения скольжения, что является принципиальным изменением, приводящим к значительному повышению производительности.

III. Конкретные применения Шариковые винты в токарных станках

Системы подачи: Современные токарные станки с ЧПУ обычно используют шарико-винтовые передачи в качестве основного компонента системы подачи для управления точным перемещением инструмента. Перемещение по осям X и Z обычно осуществляется серводвигателями, приводящими в движение шарико-винтовые передачи.

Позиционирование шпиндельной бабки: в высокоточных токарных станках шариковые винты часто используются для осевого позиционирования шпиндельной бабки, чтобы гарантировать точное положение шпинделя.

Движение задней бабки: в некоторых современных конструкциях токарных станков для управления движением задней бабки используются шариковые винты, что повышает точность регулировки и простоту эксплуатации.

Автоматическое устройство смены инструмента: в системе автоматической смены инструмента токарного центра шариковые винты отвечают за точное управление положением держателя инструмента.

IV. Технические преимущества шарико-винтовых передач в токарных станках

Высокий КПД передачи: КПД передачи шарико-винтовых передач может достигать более 90%, что значительно превышает КПД скользящих винтов (20–40%), что значительно снижает потери энергии.

Превосходная точность позиционирования: благодаря точности изготовления и предварительная нагрузка регулировка, шарико-винтовые передачи достигают повторяемости на микронном уровне, отвечая требованиям высокоточной обработки.

Длительный срок службы: благодаря принципу трения качения износ минимален, а срок службы в 5–10 раз превышает срок службы винтов скольжения. Отличные характеристики на высоких скоростях: подходят для высокоскоростной подачи. Современные высокоскоростные токарные станки способны развивать скорость ускоренного перемещения 30–60 м/мин.

Высокая осевая жесткость: предварительная нагрузка может улучшить осевую жесткость, уменьшая деформацию и вибрацию во время обработки.

V. Рекомендации по применению шарико-винтовых передач в токарных станках

Защитные меры: Необходимо обеспечить защиту от пыли и герметизацию, чтобы предотвратить попадание стружки и охлаждающей жидкости в систему циркуляции шарико-винтовой передачи.

Управление смазкой: несмотря на низкий уровень трения, регулярная смазка все равно необходима, обычно с использованием литиевой смазки или циркуляционного масла.

Точность установки: Во время установки следите за параллельностью винта и направляющей, чтобы избежать дополнительных изгибающих моментов, которые могут повлиять на срок службы.

Меры предотвращения обратного вращения: при вертикальной установке необходим тормоз, предотвращающий обратное вращение.

Контроль термодеформации: Тепло, выделяемое во время высокоскоростной работы, может повлиять на точность, поэтому следует рассмотреть меры термокомпенсации.

VI. Перспективные тенденции развития технологии шариковинтовых передач

Более высокие уровни точности: Продолжаются исследования и разработки шариковых винтов с точностью нанометрового уровня.

Интеллектуальные функции: встроенные датчики обеспечивают мониторинг состояния и профилактическое обслуживание. Применение новых материалов: исследование новых материалов, таких как керамические шарики и композитные гайки.

Высокоскоростная разработка: значения DN (диаметр винта x скорость вращения) продолжают расти, удовлетворяя потребность в более высокой эффективности обработки.

Экологически безопасная конструкция: разработка технологий, не требующих смазки или самосмазывающихся, снижает загрязнение окружающей среды.

VII. Заключение

Применение шарико-винтовых передач в токарных станках стало важным фактором современной высокоточной и высокопроизводительной обработки. Компания Shuntai может изготавливать различные модели шарико-винтовых передач по индивидуальному заказу. Мы всегда готовы ответить на ваши вопросы. Мы работаем круглосуточно.
